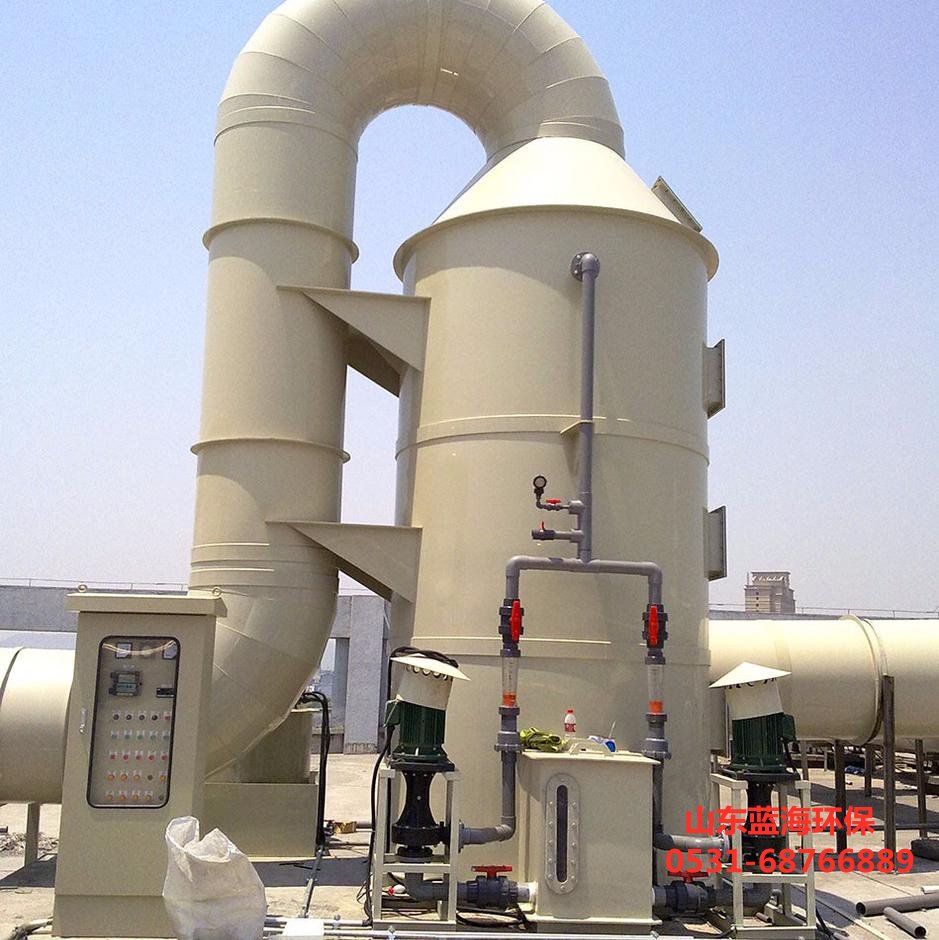

氨氣吸收塔的工藝原理和結構



氨氣吸收塔廣泛應用于化工和有色金屬冶煉行業的脫硫、脫氯和脫硝技術。處理后廢氣濃度≤10mg/m3，凈化效率≥90%，低于***家排放標準規定的排放速率≤0.52kg/h、氨濃度≤65mg/m3。

技術原理

采用噴霧吸收、動力波洗滌、氣泡浸泡和氣液泡沫分離的多級聯合處理原理。

洗滌器的工作原理主要是利用流體力學的相關原理產生穩定的泡沫層。當泡沫層達到平衡時，形成約2m的湍流泡沫區。此時氣液兩相有較***的接觸面，接觸面上的堿液不斷更新，實現高效的化學交換反應。氣液碰撞后，氣體和液體隨著液體的重力落入吸收塔。

技術結構

1.設備組成

吸收液采用冷卻水，設計了降膜吸收器、吸收液循環罐、單級多級吸收塔、冷水夾套、循環離心泵、真空機組、氣液分離器、成品儲罐和廢氣紊流沖洗管ph值測試自動控制系統。根據風量***小、塔體規格、循環水泵流量、噴嘴數量進行選擇。

2.設計***點

該設備占地面積小，價格低廉，吸收效果***。整個設備具有***異的耐化學腐蝕性能，無論酸、堿或鹽溶液，無機化合物在溫度達到100℃之前，對其具有強氧化性的材料沒有損傷。幾乎所有的溶劑在室溫下都是不溶的，一般可以使用烷烴、醇類、醛類、酮類、酸類等介質。其外殼為聚丙烯，在腐蝕性氣體環境中不會被腐蝕。但是石墨膜吸收器的外殼和緊固件都是鐵做的，在早期腐蝕性氣體的環境中很快被腐蝕丟棄。吸收塔采用立式塔設計、鮑爾環填料緩沖區和空間除霧層，避免因氣體流速過快無反應而排除塔體，影響吸收濃度和排放標準的現象。
