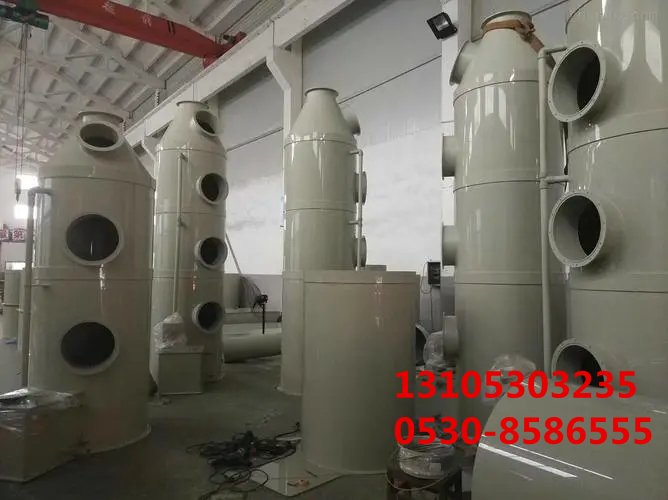

廢氣吸收塔的主要結構組成包括塔體、填料層、噴淋系統、除霧裝置以及相關的管道和儀表設備。



1. 塔體：廢氣吸收塔的塔體通常采用立式圓筒設計，作為整個裝置的骨架，提供了反應發生的空間。

2. 填料層：位于塔體內部，作用是增***氣體與液體的接觸面積，提高吸收效率。常用的填料有環形填料、球形填料等，它們都具有較***的表面積，以促進氣液之間的充分接觸。

3. 噴淋系統：用于將吸收液均勻噴灑到填料上，以便與上升的氣體進行充分的接觸和反應，從而實現污染物的吸收。噴淋系統的設計要保證液體能夠均勻覆蓋在填料上。

4. 除霧裝置：用于去除處理后的氣體中可能攜帶的微小液滴，以保證排放氣體的質量。

5. 管道和儀表設備：包括進出口管道、真空泵、排氣管及控制儀表等，這些設備和部件確保了廢氣吸收塔的正常運作和自動化控制。例如，氣體在線分析儀、流量傳感器、電磁閥、液位控制計、pH值控制計等，它們可以實現系統運行及管理的自動化。

總的來說，廢氣吸收塔通過這些組成部分的協同工作，能夠有效地從廢氣中去除有害成分，凈化氣體，以保護環境和人類健康。在選擇和設計廢氣吸收塔時，需要考慮廢氣的具體成分、濃度以及處理量，以便選擇合適的填料和設計合理的塔體尺寸和操作參數。
